실험 8-3.1 비반전 증폭기 실험 (M-08의 Circuit-4 회로로 구성한다.)

1.결선방법(M-08의 Circuit-4)

1.전원 결선

내부적으로 연결되어 있다.

2.계측기 결선

DC Source, 함수 발생기 결선

전면 패널 Signal Output의 BNC단자에 BNC 케이블을 연결하고, 적색 리드선을 Circuit 4의 4a 단자에, 흑색 리드선을 4b 단자에 연결한다.

Signal Input 결선

전면패널 Signal Input의 CH A의 A+ 단자와 Circuit-4의 4a 단자 간을 적색선으로,, A-단자와 4b 단자 간을 흑색선으로 연결한다.

전면패널 Signal Input의 CH B의 B+ 단자와 Circuit-2의 4d 단자 간을 적색선으로, B-단자와 4g 단자 간을 흑색선으로 연결한다.

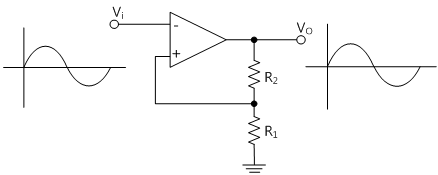

2.결선도

3.측정 방법

1. [직류 증폭도 측정]

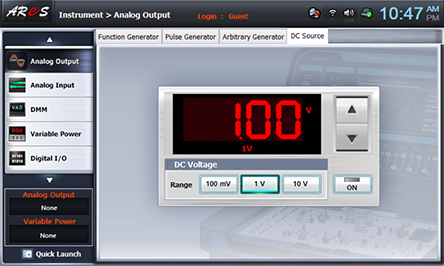

   1Touch LCD 패널에서 analog output 을 선택하고 DC Source를 클릭한 후 DC Voltage를 1V로 설정한다.



   on 을 클릭하여 DC Source의 출력을 Circuit-4 입력에 가한다.

2. 2측정

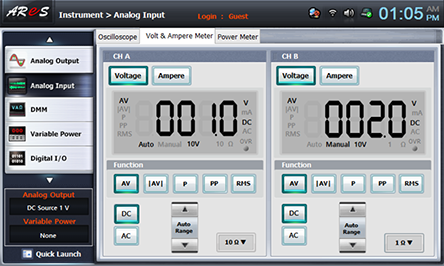

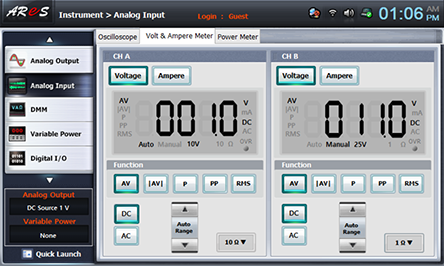

   Circuit-4의 궤환 저항 R1(10kΩ)의 4c 단자와 4e 단자 간을 황색선으로 연결한 후 전면 패널 analog input 을 선택한 후, Volt & 의 Ampere Meter 탭을 선택하고 CH A, CH B에서 voltage, dc, av 를 클릭하여 측정된 값을 표 8-5의 해당 란에 기록한다.



   Circuit-4의 궤환 저항 R1(10kΩ)의 4c 단자와 4e 단자 간을 궤환 저항 R2(100kΩ)의 4c 단자와 4f 단자 간으로 바꿔 연결하고 지시된 측정값을 표 8-5 해당란에 기록한다.



3. 3측정이 끝나면 analog output 을 선택하고 DC Source의 on red 을 클릭하여 출력을 차단한다.
4. [교류 증폭도 측정]

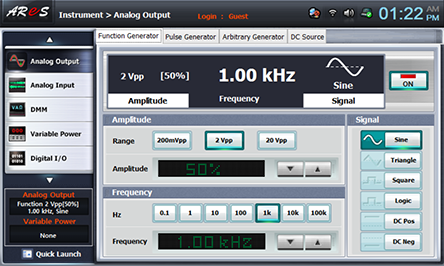

   4 Touch LCD패널에서 analog output 을 선택한 다음, Function Generator의 Amplitude Range를 2Vpp, Amplitude를 amplitude 50% 로 설정하여 출력을 1Vpp로 한다.
   Signal을 sine으로, Frequency를 1k 을 선택하여 frequency 1 khz가 되도록 한 다음 on 을 클릭하여 Function Generator의 출력을 Circuit-4 입력에 가한다.



5. 5측정

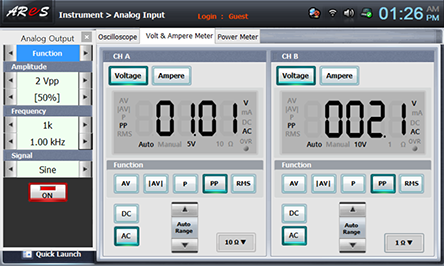

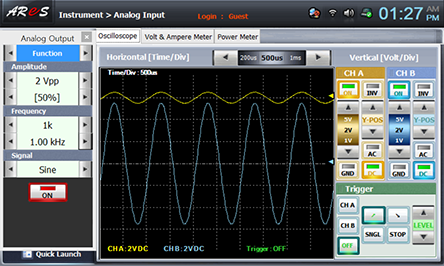

   Circuit-4의 4c 단자와 4e 단자 간을 황색선으로 연결한 후, Touch LCD 패널에서 analog input 을 선택한 후, Volt & 의 Ampere Meter 탭을 선택하고 CH A, CH B에서 voltage, ac, pp 를 클릭하여 측정된 값을 표 8-5의 해당 란에 기록한다.

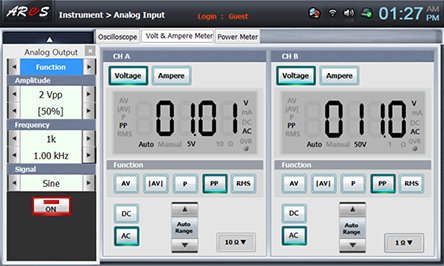

   Circuit-4의 4c 단자와 4e 단자 간을 4c 단자와 4f 단자 간으로 바꿔 연결하고 지시된 측정값을 표 8-5 해당란에 기록한다.

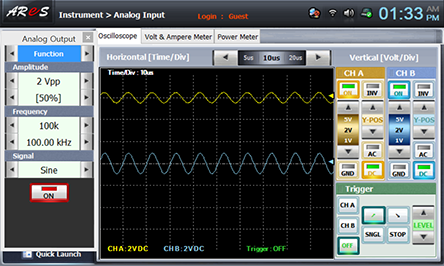

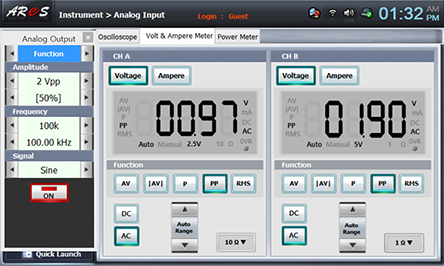

   주파수를 100KHz로 바꿔서 과정 5)를 수행하여 그 결과를 표 8-5 해당란에 기록한다.





   측정이 끝나면 analog output 을 선택하고 Function Generator의 on red 을 클릭하여 출력을 차단한다.

4.계산

1. 표 8-5의 R₂의 값과 Circuit 1의 R₁ 저항값으로 출력전압을 아래 식으로 계산하여 기록하시오.

2. 표 8-5의 측정값을 가지고 폐루프 이득(A_CL)을 아래 식에 의하여 계산하여 기록하시오.
