PART15조합 논리 회로
실험 2 :인코더 (Encoder, 부호기)
이론

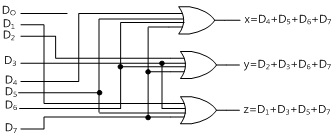

그림 15-3의 인코더는 임의의 때 하나의 입력만 "1"이 될 수 있다고 가정한다. 그렇지 않으면 회로는 의미가 없다. 회로는 8개의 입력을 가지고 있다. 따라서 28=256개의 입력 조합이 가능한데, 단지 이들 중 8개만이 의미를 가진다.
그림 15-4에서 높은 첨자를 가지는 입력이 낮은 첨자를 가지는 입력보다 우선순위가 높다고 하자. 만일 D2와 D5가 동시에 "1"이 된다면 D5가 D2보다 우선순위가 높기 때문에 출력은 [101]이 될 것이다.
실험 과정
1. M-15의 회로-2의 왼쪽 회로는 4 to 2 인코더를 나타낸다. 스위치를 사용하여 표 15-3과 같이 입력 0, 1, 2, 3을 변화시키면서 출력 A, B를 측정하여 1, 0으로 해당란에 표기한다.(LED 점등을 확인)
2. M-15의 회로-2의 오른쪽 회로는 10 to 4 인코더를 나타낸다. 표 15-4와 같이입력 1, 2, 3, 4, 5, 6, 7, 8, 9에 따라 출력 A, B, C, D를 측정하여 해당란에 기록한다. 단, 표 15-4에서 X는 Don’t Care를 나타낸다. 그리고 출력단에는 인버터가 부탁되어 있음에 유의하라.
tab1실험 15-2.1 인코더(Encoder) 회로 실험 (M15의 Circuit-2 회로)
1.결선 방법
1.전원 결선은 내부적으로 연결되어 있다.
2.측정 방법
- <4 to 2 Encoder 회로>

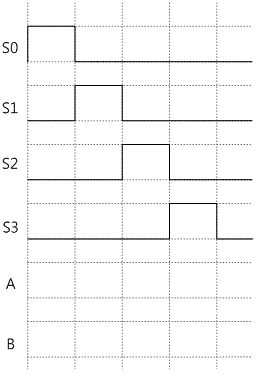

1 M-15의 Circuit-2의 왼쪽 회로는 4 to 2 인코더를 나타낸다. 스위치 S0, S1, S2, S3를 사용하여 표 15-3과 같이 입력 0, 1, 2, 3을 변화시키면서 출력 A, B의 결과를 기록한다.(LED 점등을 “1”, 소등을 “0”으로 한다) - <10 to 4 Encoder 회로>

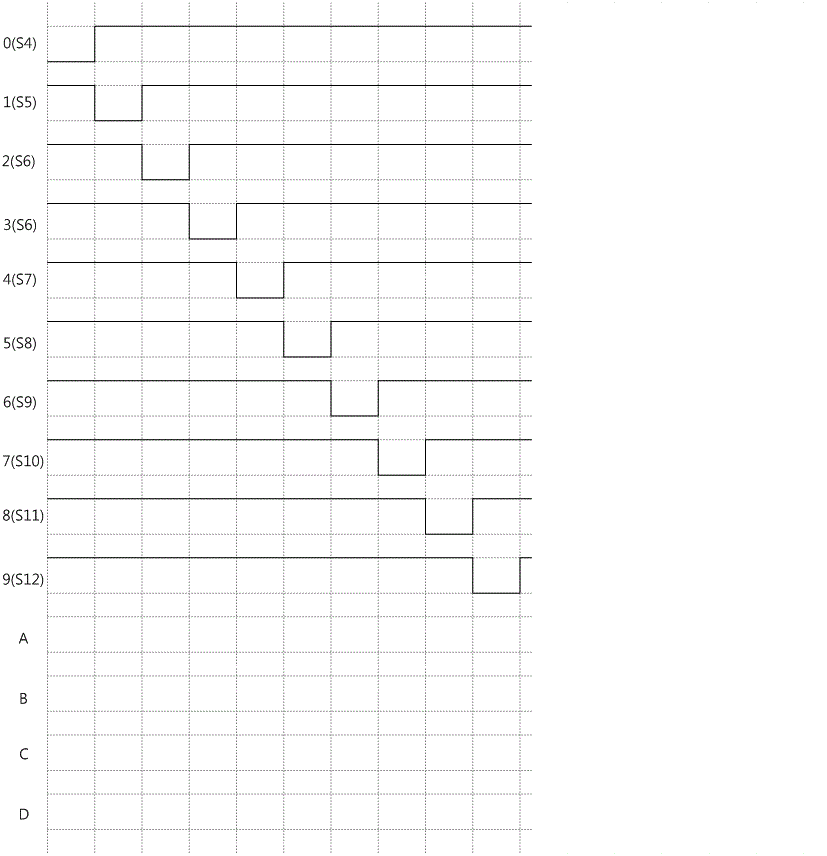

2 M-15의 Circuit-2의 오른쪽 회로는 10 to 4 인코더를 나타낸다. 표 15-4와 같이 입력 1(S4), 2(S5), 3(S6), 4(S7), 5(S8), 6(S9), 7(S10), 8(S11), 9(S12)에 따라 출력 A, B, C, D를 측정하여 해당란에 기록하여라. 단 표 15-4에서 X는 Don't Care를 나타낸다. 그리고 출력단에는 인버터가 부착되어 있음에 유의한다.
